系统型号：XRV320KV
系统组成：
斯派曼高压发生器XRV320P&N1800
XRV控制器
高压电缆,2 根，5米， 带全套高压发生器和射线管法兰
水冷却器
X射线管瓦里安HPX320/11
系统图示
注：以下图示为数字和模拟控制的系统图，其中IO BOX 是可选件（可集成检测系统控制柜中）
主要技术参数

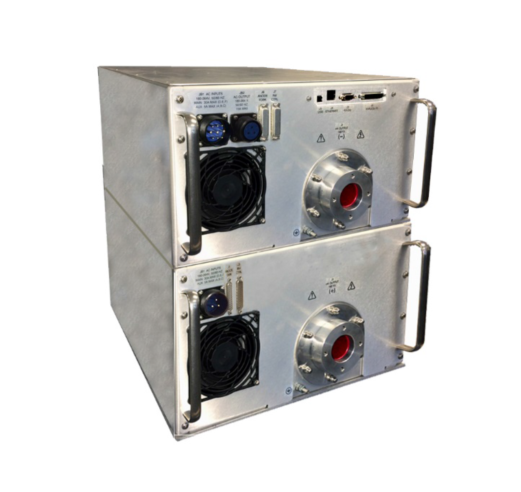

1. 斯派曼高压发生器
l KV范围 0~320KV 增量0.1kv
l KV精度 0.25%
l KV稳定性 经过1小时预热后，每8小时≤ 0.1%
l MA范围 0~30mA 增量0.1mA
l MA精度 0.25%
l MA稳定性 100ppm/ °C
l 最大功率 1800W
l 线性调整 +/- 0.005%
l 负载调整 +/- 0.05%
l 纹波/噪声 ＜0.025%
l 接口连接器 数字-以太网，模拟-25针连接器，RS-232和USB
l 冷却 强制风冷
l 输出接头 2 x R24
l 输入电压 180-264vac单项 47~63HZ
l 输入电流 ＜30A/ 220V AC
l 尺寸 2 x（10.5"H x 17"W x 24"D）
l 工作温度 0-50度
l 湿度 20%-85%湿度
2. XRV控制器（可选）
l 输入电压 AC 220V，±10%，
l 输入电流 0.5A
l 安装尺寸 133.35mm×482.6mm×330.2mm
l 重量 5.44Kg
l 湿度 0% to 95%
l 存放温度 -20℃-+80℃
l 工作温度 0℃-+50℃
l 数字接口 RS232
l 曝光时间设定 0-99.9min
l 冷却 对流风冷
l 输入电源连接器 14针圆形连接器
l 训机模式选择
l 手动模式选择
l 4种训机模式可供选择
l 预警时间设定
3. X射线管 瓦里安 HPX320/11
l 类型： 金属陶瓷X射线管
l 靶极材料：钨靶
l 焦点尺寸： d= 0.4mm ×1.0mm (EN12543标准)
l 靶角： 11°
l 固有过滤： 3.0mm铍
l 最大功率： 1800W
l 最大管电压： 320kV
l 最大管电流： 5.6mA@320kV
l 最大灯丝电流： 4.1A
l 典型灯丝电压： 3.0V
l 高压电缆接头： R24
l 冷却流量： 14 L/min
l 冷却介质： 油冷
l 重量： 40KG
4. 高压电缆
型号320KV R24/R24，5米高压电缆, 2根
5. 冷却系统 （无参数）
l 冷却器： 油冷
l 冷却功率：3000W
l 输入电压 230V+10%-15% 48-62HZ
l 流量 （无参数） /min @ 4bar
l 冷却液容量 4.0L
l 环境温度 +5°C -+40°C
l 油管10M， 2根
l 电源电缆 1根
l 信号电缆 1根
6. IO BOX（可选）
l 主电源、辅助电源控制
l 冷却器电源输出
l 冷却信号转接
l 控制信号转接
l 联锁信号转接
l 警告灯转接
