便携式X射线探伤机

产品概况

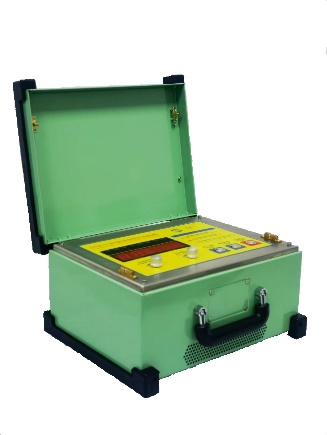

DT80型控制器是全数字化的新型控制系统结构，可匹配国内外各种X射线发生器且兼容各种型号参数。控制器采用人性化界面，独特LED中英文字模状态显示，参数调节使用工业飞梭旋钮方式且调节数字跟随转动加速度进步，调节迅捷观察醒目。

内部回路为模块化结构，不同于以往模拟控制台的电路设计，避免了因时间或环境而引起的老化漂移等问题，可靠性极高，且拆装维护简便。2022新主控制板重新设计电压控制单元系统，使电压控制更加精准稳定，具有发生器放电自动降压的全自动训机模式，有效保护X光管寿命。精准的故障检测，方便用户使用维护。

全新的软件算法也有效解决了现场使用中经常碰到的电源接触不良或电压意外跌落抖动现象，在意外发生时，都会被检测且最终控制到无过冲恢复，避免冲击到发生器。当电源波动严重影响到有效能量产生时会产生低mA保护以避免废片。

更智能化的连续软启动方式，使射线管灯丝有一个高效连续的预热过程，避免轻载高KV冲击X射线管，有效延长使用寿命。匹配各种型号发生器甚至超小特殊型，也无需考虑起始周期和启动速度匹配，软件算法会识别基于检测的特征自动匹配。

配套的发生器配件在近年中不断改进，增加GPE高分子材料的应用，延长了射线机的使用寿命，降低了故障次数。发生器在体积上可以缩小尺寸，改变重量减轻操作人员的劳动强度。

由于DT-80的巧妙设计，经过培训可以在现场匹配国内外各种X射线发生器且兼容各种型号参数，解决了现场诸多问题。

控制器具体特点如下：

◆ 行业领先的专家智能X射线控制系统，高强度抗干扰；

◆ 模块化主回路结构，风道式散热，连续工作高可靠性；

◆ 时间和千伏调节采用工业飞梭旋钮，调节迅速，方便可靠；

◆ 斩波控制启动速率自适应不同发生器；

◆ 独特的电压工作软启动缓关断功能有利的保护X射线发生器；

◆ 首创的全自动训机模式，放电自降压保护，时间自动跟进；

◆ 机壳侧面配有工作状态指示灯，方便远距离观察，且可人为开停；

◆ 配有安全门信号联锁端子，可与铅房门控连接，确保人员安全；

◆ 延时曝光时间可自由调节；

◆ 控制器散热风扇可独立方便拆下，定期清灰确保机器长久稳定；

◆ 上盖采用内部扣合方式，便捷可靠，且打开可自由停止定位；

◆ 箱体四周橡胶减震护角，野外工作更放心；

◆ 可累计记录曝光时间，方便对设备有利记录；

◆ 无需开盖，特定组合按钮可设置多种兼容机型参数；

◆ 在曝光中按高压开按钮，可启动或关闭侧面曝光警示灯。

产品规格

外形尺寸：320×270×180 mm （不含拉手凸起）

箱体重量：8kg

电源输入：AC100V - 270V（匹配不同发生器有最低电压要求）

电源功率：≥ 3KW

输出电压：DC 100V - 240V （视不同发生器要求连续可调）

控制方式：自适应斩波变频控制

保护功能：mA过低过高保护、电压过低过高实时保护、放电自动识别保护

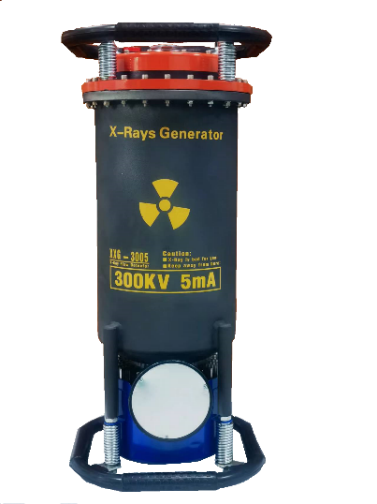

X射线探伤机XXG-3005

技术参数

（1）管电压范围：定向300KV

（2）管电流范围： 5mA

（3）焦点尺寸：≤2.5*2.5

辐射角度：40±5°

（4）最大穿透能力(Fe):58mm

（5）射线管种类:金属陶瓷管

（6）冷却方式:气冷

（7）控制器显示方式:数字显示,KV/T

（8）其他参数：

A.智能化全自动训机功能。

B.自动过压、过流、欠压、欠流和射线管超温报警功能。

C.暂停功能。（暂停后可继续拍片曝光或训机）

D.精确定时功能。

（9）使用环境条件

环境温度范围: -15℃到+50℃

环境湿度范围: ≤90%

（10）发生器尺寸：280×280×620mm 重量：26kg

控制器尺寸：320×270×180mm 重量：8kg

此机型最长工作时间为15分钟，请按照3:1的比例休息。

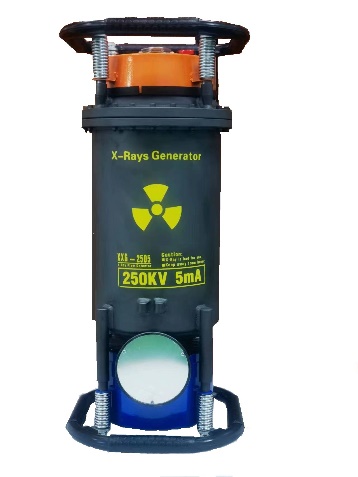

X射线探伤机XXG-2505

技术参数

（1）管电压范围：定向250KV

（2）管电流范围： 5mA

（3）焦点尺寸：≤2.0*2.0

辐射角度：40±5°

（4）最大穿透能力(Fe):48mm

（5）射线管种类:金属陶瓷管

（6）冷却方式:气冷

（7）控制器显示方式:数字显示,KV/T

（8）其他参数：

A.智能化全自动训机功能。

B.自动过压、过流、欠压、欠流和射线管超温报警功能。

C.暂停功能。（暂停后可继续拍片曝光或训机）

D.精确定时功能。

（9）使用环境条件

环境温度范围: -15℃到+50℃

环境湿度范围: ≤90%

（10）发生器尺寸：280×280×620mm 重量：24.5kg

控制器尺寸：320×270×180mm 重量：8kg

此机型最长工作时间为15分钟，请按照3:1的比例休息。

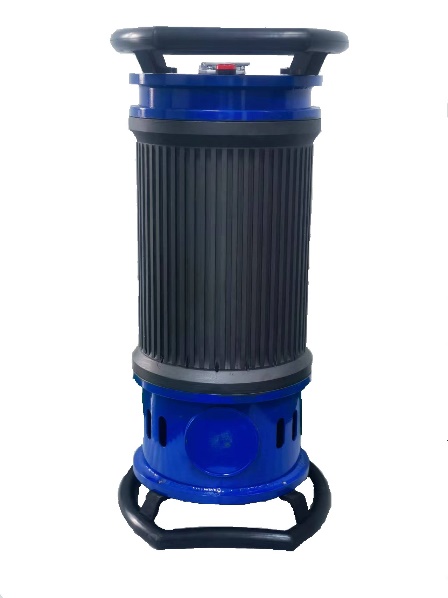

X射线探伤机XXGF-3005

设备主要技术参数：

DC Fan控制冷却

输入电源容量：≥3KW

输入电压范围AC：220±10%V 50HZ

输出电压范围：150～300KV

输出电流范围： 5mA

焦点尺寸：2.5×2.5

辐射角度：40±5°

灵敏度：≤1.8%

绝缘方式：SF6气体绝缘

气体压力：0.35Mpa～0.45Mpa

控制器型号：DT-80

重量 发生器：36Kg

控制器：8Kg

最大穿透能力A3钢：65mm

拍照条件：(材料A3钢底片天津3型焦距600mm 增感屏0.03mm铅箔曝光时间5分钟,显影条件20℃)

尺寸 发生器：340×330×740mm

控制器：320×270×180mm

此机型最长工作时间为30分钟，如工作时间小于5分钟，机器可以不执行休息操作，如工作时间大于5分钟，请按照5:1的比例休息。例如工作时间为10分钟，休息时间为2分钟；工作时间为20分钟，休息时间为4分钟；工作时间为30分钟，即休息6分钟。

产品外形、结构、参数将不断改进,恕不另行通知。
